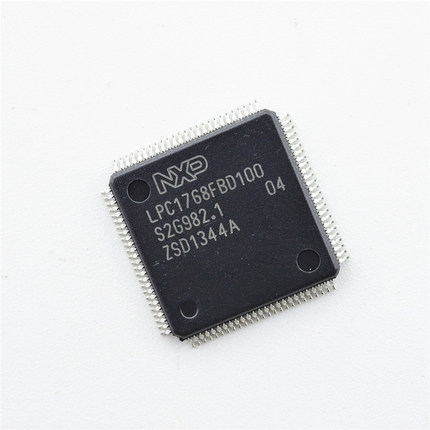

LPC1768FBD100芯片解密专家——深圳市维动智芯科技有限公司。我司专业从事各系列单片机破解服务。
此款芯片具有唯一ID号,存在软加密的可能性,广大客户在解密过程中需要注意。

概述
LPC1768是一款适合嵌入式应用的Cortex®-M3微控制器,具有高集成度和低功耗的特点,运行频率为100 MHz。功能包括512 kB闪存、64 kB数据存储器、以太网MAC、USB 设备/主机/OTG、8通道DMA控制器、4个UART、2个CAN通道、3个SSP/SPI、3个I2C、I2S、8通道12位ADC、10位DAC、电机控制PWM、正交编码器接口、4个通用定时器、6输出通用PWM、带独立电池供电的超低功耗实时时钟以及最多70个通用I/O引脚。LPC1768与100引脚的LPC2368 Arm7™ MCU引脚兼容

特性
Arm® Cortex-M3处理器,运行频率高达100 MHz
Arm Cortex-M3内置可嵌套向量中断控制器(NVIC)
高达512 KB的片上闪存可编程存储器
高达64 kB片内SRAM
在系统编程(ISP)和在应用编程(IAP)
8通道通用DMA控制器(GPDMA)
以太网MAC,带RMII接口和专用DMA控制器
USB 2.0全速设备/主机/OTG控制器
4个带小数波特率生成器、内部FIFO和DMA支持的UART
双通道CAN 2.0B控制器
带同步、串行、全双工通信的SPI控制器
2个SSP控制器,带FIFO和多协议功能
3个增强型I2C总线接口
I2S (音频芯片互联)接口
70个通用I/O (GPIO)引脚,带可配置的上拉/下拉电阻
12位/8通道模拟/数字转换器(ADC),转换速率高达200 kHz
10位数字/模拟转换器(DAC),带专用转换定时器和DMA
4个通用定时器/计数器
一个电机控制PWM,支持三相电机控制
正交编码器接口,可监控一个外部正交编码器
一个标准PWM/定时器模块,带外部计数输入
低功耗RTC,带独立的电源域和专用振荡器
看门狗定时器(WDT)
Arm Cortex-M3系统节拍定时器,包括一个外部时钟输入选项
重复中断定时器提供可编程的和重复定时中断
为进一步节电,每个外设都有其自己的时钟分频器
与现有工具兼容的标准JTAG测试/调试接口
集成式PMU(电源管理单元)
4种低功耗模式:睡眠模式、深度睡眠模式、掉电模式和深度掉电模式
3.3 V单电源(2.4 V至3.6 V)
四个可配置为边沿/电平触发的外部中断输入
非屏蔽中断(NMI)输入
唤醒中断控制器(WIC)
处理器通过任何中断从掉电模式唤醒
利用中断和强制复位的单独阈值进行掉电检测
上电复位(POR)
工作范围从1 MHz到25 MHz的晶体振荡器
校准到1%精度的4 MHz内部RC振荡器
具有不同安全级别的代码读取保护(CRP)
可用作芯片识别的唯一序列号
目标应用
电子计量
照明
工业网络
报警系统
白色家电
电机控制
