NodeMcu v3简介

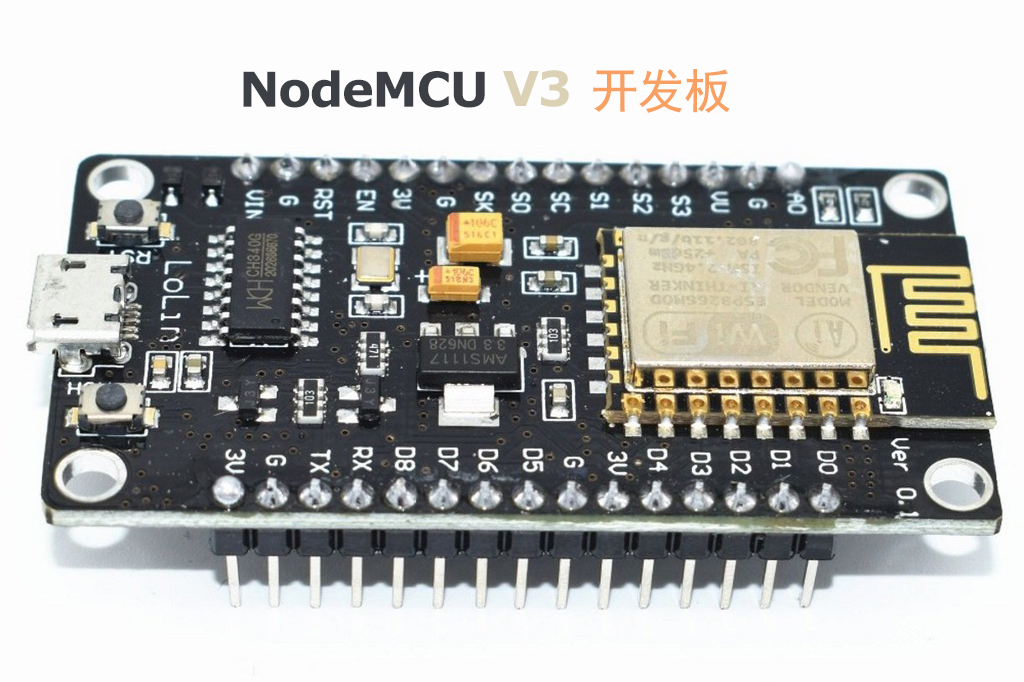

NodeMcu v3是一款基于开源理念的开发板,内置了ESP-12E WIFI模块。与Arduino等传统开发板相比,NodeMcu v3在硬件配置上毫不逊色,拥有512KB的存储空间和一个运行频率为40MHz的处理器,这为开发各种IoT应用提供了充足的资源。更重要的是,NodeMcu v3采用了与NodeJS相似的API,通过上传LUA脚本接收指令,这使得开发者能够利用熟悉的编程范式,快速上手并开发出功能丰富的物联网应用。

版本迭代与硬件设计

NodeMcu系列已经发展到了第三代,与之前的版本相比,v3在尺寸上有所增大,不再能够完美地适配面包板。为了解决这个问题,设计师们专门为其设计了一款I/O扩展板(或称为“屏蔽罩”),能够完美适配NodeMcu v3的尺寸和接口布局。在成本控制方面,NodeMcu v3采用了CH340G串口芯片替代了成本更高的CP2102芯片,这一改动在保证性能的同时,降低了整体成本,使得更多开发者能够负担得起这款强大的开发板。

详细规格参数

  • 无线标准:支持802.11 b/g/n无线标准,能够满足大多数物联网应用的无线连接需求。
  • 工作模式:支持STA(Station)模式、AP(Access Point)模式和STA+AP混合模式,灵活适应不同的网络拓扑结构。
  • 波特率:默认波特率为9600,但支持高达460800bps的传输速率,满足高速数据传输的需求。
  • TCP/IP协议栈:内置TCP/IP协议栈,支持多达5个TCP客户端连接,为物联网应用中的网络通信提供了坚实的基础。
  • GPIO与PWM:D0D8、SD1SD3等引脚可用作GPIO、PWM、IIC等功能的接口,驱动能力为15mA,满足大多数传感器的供电需求。
  • ADC:提供1个模拟数字转换器(ADC)通道,支持模拟信号的采集与处理。
  • 电源输入:支持4.5V~9V(最大10V)的电源输入,可通过USB供电,方便开发者进行调试与测试。
  • 电流消耗:在连续传输时电流约为70mA(最大200mA),待机状态下电流小于200uA,低功耗设计有助于延长设备的续航时间。
  • 数据通信接口:支持UART/GPIO数据通信接口,方便与其他设备进行数据交换。
  • 远程固件升级:支持OTA(Over-The-Air)远程固件升级功能,无需拆卸设备即可更新固件,降低了维护成本。
  • 智能联网:支持Smart Link智能联网功能,简化了设备接入网络的过程。

作为一款基于ESP-12E WIFI模块的开源开发板,在物联网(IoT)项目中具有显著的优势,同时也存在一些需要注意的缺点。以下是对其优点和缺点的详细介绍:

优点

  1. 强大的硬件性能
    • NodeMcu v3内置了ESP-12E WIFI模块,该模块集成了Tensilica L106超低功耗32位微型MCU,主频支持80MHz和160MHz,性能强劲。
    • 拥有512KB的存储空间,足以支持复杂的物联网应用。
  2. 丰富的接口资源
    • 提供了D0D8、SD1SD3等多个GPIO引脚,可用于连接各种传感器和执行器。
    • 支持PWM、IIC等多种功能,扩展性强。
    • 内置1个模拟数字转换器(ADC)通道,支持模拟信号的采集与处理。
  3. 便捷的编程环境
    • 支持LUA脚本语言,编程简单易懂,降低了开发门槛。
    • 提供了丰富的API接口,与NodeJS相似,方便开发者快速上手。
  4. 出色的无线通信能力
    • 支持802.11 b/g/n无线标准,能够满足大多数物联网应用的无线连接需求。
    • 支持STA(Station)模式、AP(Access Point)模式和STA+AP混合模式,灵活适应不同的网络拓扑结构。
  5. 低功耗设计
    • 在连续传输时电流约为70mA(最大200mA),待机状态下电流小于200uA,有助于延长设备的续航时间。
  6. 远程固件升级
    • 支持OTA(Over-The-Air)远程固件升级功能,无需拆卸设备即可更新固件,降低了维护成本。
  7. 良好的扩展性
    • 可以通过I/O扩展板(或称为“屏蔽罩”)增加额外的接口资源,满足更复杂的应用需求。
  8. 价格优势
    • 相较于其他物联网开发板,NodeMcu v3的价格更加亲民,适合预算有限的开发者。

缺点

  1. 尺寸较大
    • NodeMcu v3的尺寸相较于之前的版本有所增大,可能不再能够完美地适配面包板,需要额外的扩展板或适配器。
  2. 电源管理需注意
    • 虽然NodeMcu v3支持较宽的电源电压范围(4.5V~9V),但过高的电压可能会对设备造成损坏。因此,在使用时需要注意电源管理,确保电压稳定且不超过最大允许值。
  3. 编程和调试可能遇到挑战
    • 尽管NodeMcu v3提供了便捷的编程环境和丰富的API接口,但对于初学者来说,可能需要一定的时间来熟悉和掌握LUA脚本语言以及相关的编程技巧。
    • 在调试过程中,可能会遇到一些与硬件连接、驱动安装或固件烧录相关的问题,需要耐心解决。
  4. GPIO引脚使用限制
    • 部分GPIO引脚被用于连接开发板的闪存(Flash Memory),因此不建议使用这些引脚进行其他功能的开发。
    • 一些GPIO引脚同时兼备了其他功能(如RX、TX、SD2、SD3等),这些引脚大多不作为GPIO使用,因为它们可用于其他进程。

开发案例分析:智能温湿度监控系统

为了更直观地展示NodeMcu v3在物联网项目中的应用,下面以一个智能温湿度监控系统为例进行说明。

项目背景:随着智能家居的普及,人们越来越关注室内环境的舒适度。一个智能温湿度监控系统能够实时监测并调节室内温湿度,提高居住环境的舒适度。

硬件组成

  1. NodeMcu v3开发板:作为系统的核心控制器,负责数据采集、处理与传输。
  2. DHT11温湿度传感器:用于采集室内的温湿度数据。
  3. LCD1602显示屏:实时显示当前的温湿度信息。
  4. 继电器模块:控制空调、加湿器等设备的开关,实现温湿度调节。
  5. 电源模块:为整个系统提供稳定的电源供应。

软件设计

  1. 初始化:在NodeMcu v3上运行LUA脚本,初始化DHT11传感器、LCD1602显示屏和继电器模块。
  2. 数据采集:通过DHT11传感器采集当前的温湿度数据,并通过串口发送到NodeMcu v3。
  3. 数据处理:NodeMcu v3接收到数据后,进行必要的处理(如数据校验、格式转换等)。
  4. 数据显示:将处理后的温湿度数据发送到LCD1602显示屏上实时显示。
  5. 智能控制:根据预设的温湿度范围,判断是否需要开启或关闭空调、加湿器等设备,并通过继电器模块实现控制。
  6. 远程监控:通过NodeMcu v3的WIFI功能,将温湿度数据上传到云端服务器或手机APP上,实现远程监控与报警功能。

实施效果:该系统能够实时监测并调节室内温湿度,提高居住环境的舒适度。同时,通过远程监控功能,用户可以随时随地了解家中的环境状况,并进行必要的调整。此外,该系统还具有良好的扩展性,可以根据实际需求增加其他传感器或执行器,实现更加丰富的功能。

结语

NodeMcu v3作为一款功能强大、易于上手的物联网开发板,在智能家居、工业自动化等领域具有广泛的应用前景。通过本文的介绍和案例分析,相信读者已经对NodeMcu v3有了更深入的了解。在未来的物联网项目中,不妨选择NodeMcu v3作为你的开发平台,相信它会为你的项目带来意想不到的惊喜。
