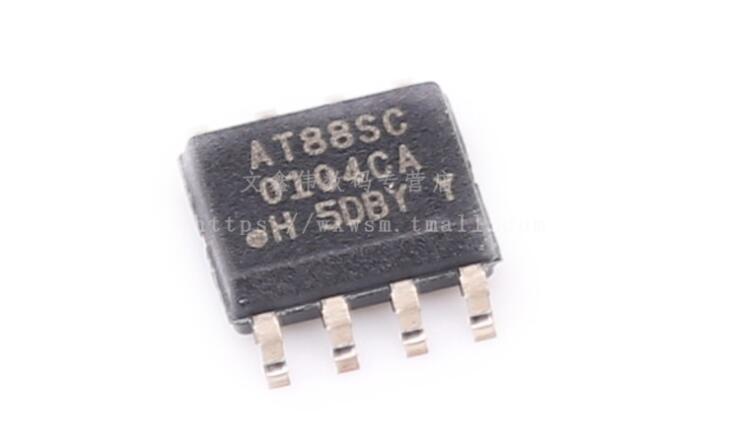

AT88SC0104C芯片和DS28E01芯片类似,该加密芯片与CPU进行交互认证,实现系统的防拷贝,该加密芯片内部配置数据基本无法获取,与CPU间通信采用密文方式。安全性较好。
AT88SC0104C芯片解密
如今,维动智芯科技设计者可以进行AT88SC010TC解密,利用各种技术保护配置数据—OTP (反熔丝、基于闪存的可重复编程存储单元以及可重复编程、基于SRAM的可配置逻辑单元。由于配置数据存储于AT88SC0104C解密芯片,并且芯片具有防止存储数据读取的机制基于闪存的解决方案都提供了相对安全的方案。此外,除非采用非常复杂的方法来使安全机制失效,否则数据遭到破坏的可能性非常低

AT88SC168保密性能强,读写速度快,无需先擦除就可以进行写操作。
AT88SC1608加密卡时钟频率为1MHz,支持页写方式(16字节/页),如果以页写方式访问的话,访问时间为10ms(最大)/页;工作电压为2.7V—5.5V;写/擦除次数为10万次;数据保持100年;工作温度为0—70℃;通讯协议符合ISO/IEC 7816-3同步协议。
尤其是AT88SC1608加密卡的高保密性能十分突出,除了带加密逻辑,还具有高保密认证及反截取跟踪技术,64位相互认证及认证错误计数器,错误计数8次。
AT88SC1608具有1个128字节设置区和8个256字节应用分区,8个区可以自由合并,分别受读密码、写密码(16套密码、各3个字节)控制,错误计数8次。
下面将利用本加密芯片进行产品加密的最安全模式的原理及其实现过程进行阐述。
1)芯片的认证:通过读取芯片配置区内的序列号,制造商ID以及加密的存储区,获得数据进行64位密钥的运算(自制的F1算法),得到芯片内部的加密种子Gc。再获得芯片内部的特定寄存器的随机数Ci 和CPU产生的随机数Q1,利用芯片内部的F2算法,芯片和CPU分别进行F2(Ci,Q1,Gc)运算,利用计算结果进行双向判断,从而完成认证
2)芯片的加密认证:芯片认证完成后,采用第一步运算产生的SK(F2算法特定处的中间结果),以及由认证更新过得Ci+1 和CPU产生的随机数Q2再进行一次加密运算F2(Ci+1,Q2,SK)认证,最后再通过读取芯片内部更新的Ci+2与CPU计算的结果进行比较,如果相同,则加密认证完成,进入加密模式。
3)加密模式下访问加密的存储区:在加密模式下,I2C总线上传输的数据为经过加密的密文数据,首先将存储区的密码进行加密,发送给芯片进行认证;然后利用加密读指令加密访问带密码的加密存储区,将获得数据进行解密,并与产品内部特定存储空间的数据进行比较,如果相同,则更新芯片内部的数据和FLASH的数据。如果上述操作均成功,则完成加密认证任务的处理。
