MAX232驱动器描述

MAX232 器件是一款双路驱动器/接收器,包含一个电容式电压发生器,可通过 5V 单电源提供 TIA/EIA-232-F 电压电平。每个接收器将 TIA/EIA-232-F 输入转换为 5-V TTL/CMOS 电平。这些接收器具有 1.3 V 的典型阈值和 0.5 V 的典型迟滞,并且可以接受 ±30-V 输入。每个驱动器将 TTL/CMOS 输入电平转换为 TIA/EIA-232-F 电平。

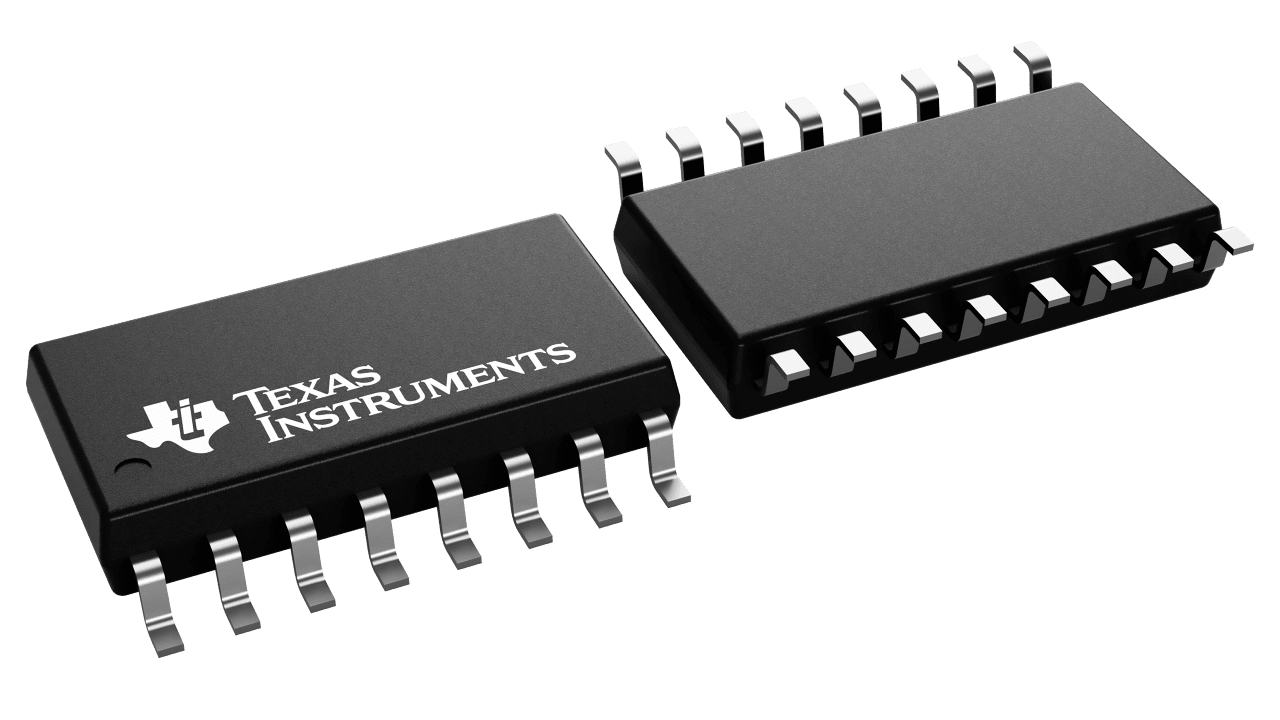

MAX232驱动器

特征

  • 达到或超过 TIA/EIA-232-F 和 ITU Recommendation V.28
  • 使用具有 1.0µF 电荷泵电容器的 5V 单电源供电
  • 运行速度高达 120 kbit/s
  • 两个驱动器和两个接收器
  • ±30V 输入电平
  • 低电源电流:8mA(典型值)
  • ESD 保护超过 JESD 22
  • 2000-V 人体模型 (A114-A)
  • MAX202 器件可通过改进的 ESD (15kV HBM) 和 0.1µF 电荷泵电容器进行升级

参数

  • 每个包的驱动程序 2个
  • 每个包裹的接收器 2个
  • 逻辑电压 (Min) (V) 5个
  • 数据速率(最大)(kbps) 120
  • 主电源电压(标称)(V) 5个
  • 静电放电 HBM (kV) 2个
  • 工作温度范围(℃) -40 到 85, 0 到 70
  • Vout(典型值)(V) 9


简化原理图

MAX232驱动器的原理图如下:



引脚配置和功能

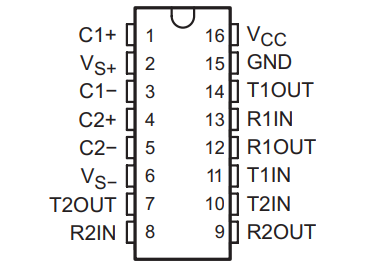

MAX232驱动器的引脚图如下:

MAX232驱动器的引脚功能介绍列表:

引脚 PIN 类型 描述
名称 型号
C1+ 1 C1电容器的正极引线
VS+ 2 O 正电荷泵输出仅用于存储电容器
C1- 3 C1电容器的负极引线
C2+ 4 C2电容器的正极引线
C2- 5 C2电容器的负极引线
VS- 6 O 负电荷泵输出仅用于存储电容器
T2OUT, T1OUT 7,14 O RS232线路数据输出(至远程RS232系统)
R2IN, R1IN  8,13 | RS232线路数据输入(来自远程RS232系统)
R2OUT, R1OUT  9,12 O
逻辑数据输出(到 UART)
T2IN, T1IN 10,11 | 逻辑数据输入(来自UART)
GND  15 接地
VCC 16 电源电压,连接到外部5V电源

应用


  • TIA/EIA-232-F
  • 电池能源系统
  • 调制解调器
  • 终端
  • 电脑
