一、芯片特性与应用场景

SC91F882M

  • 架构：8 位 RISC 内核，内置 16KB Flash、512B SRAM
  • 安全机制：OTP 加密、用户代码保护（UCP）、熔丝位锁定
  • 典型应用：智能家电控制、消费电子 MCU、工业传感器节点

HT45F0057 SOP16

  • 架构：8 位 HT 内核，8KB Flash、256B SRAM，SOP16 封装
  • 安全机制：程序加密位（PE）、数据加密寄存器（DER）
  • 典型应用：低成本物联网设备、小家电控制器、简单逻辑控制模块

二、解密技术核心路径与实战方案

（一）SC91F882M 解密方案

1. 硬件级突破

  • OTP 区域分析：通过探针台接触芯片测试点，捕获 OTP 加密区域访问信号
  • 电压毛刺攻击：在 VDD 引脚施加瞬时高压脉冲（5V→7V→5V，持续 100ns），干扰 OTP 校验逻辑

2. 软件逆向

（二）HT45F0057 SOP16 解密方案

1. 熔丝位破解

  • 显微镜观察：开盖后通过 500 倍显微镜定位熔丝位位置
  • FIB 技术：使用聚焦离子束修复被熔断的程序加密位（PE），恢复代码读取权限

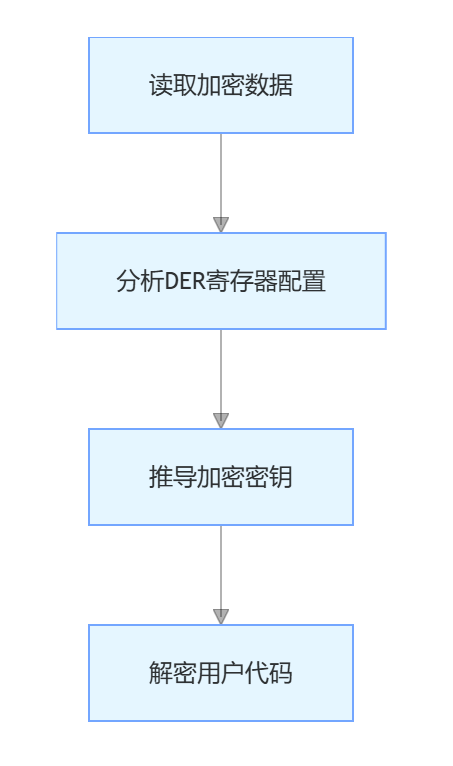

2. 加密数据提取

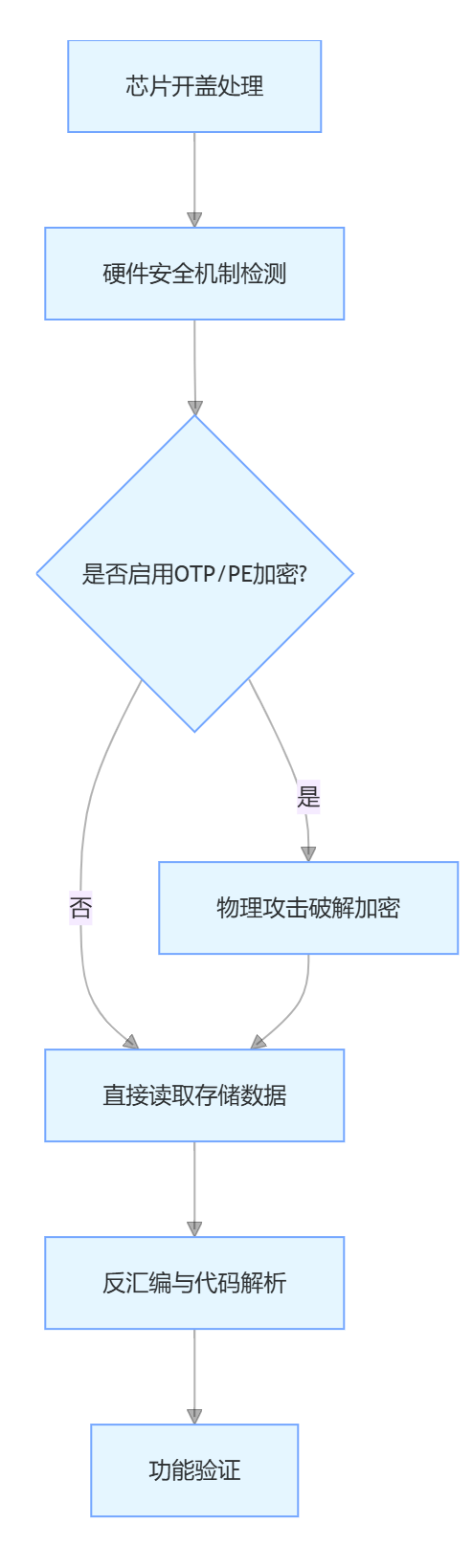

三、标准化解密流程

关键步骤说明

  1. 开盖操作：采用化学腐蚀法去除封装，保留芯片晶圆完整性
  2. 数据读取：通过专用编程器（如 P89LPC935）连接芯片引脚，获取原始二进制数据
  3. 逆向分析：使用 IDA Pro 反汇编工具，定位关键控制逻辑与加密函数

四、技术保障与合规说明

1. 数据安全措施

  • 操作全程在 Class 100 无尘环境进行，防止物理污染
  • 解密数据采用 AES-256 加密存储，禁止网络传输

2. 合法应用边界

  • 自有设备维护升级（需提供购买凭证）
  • 学术研究与技术分析（需明确非商业用途）
  • 经授权的代码兼容性测试（需签署保密协议）

3. 风险警示

严禁将解密技术用于盗版复制、商业间谍等非法行为，违者需承担相应法律责任

五、典型案例

案例 1：智能家电控制板维护

某企业通过解密 SC91F882M 芯片，恢复停产空调控制器代码，实现旧设备批量修复，节省 30% 维护成本

案例 2：低成本 IoT 设备优化

开发者解密 HT45F0057 芯片后，优化传感器数据处理逻辑，使设备待机功耗降低 40%

结语

SC91F882M 与 HT45F0057 SOP16 芯片的解密需结合硬件攻击与软件逆向技术，对操作环境与人员经验要求严格。在合法合规前提下，该技术可成为设备维护与技术研究的重要工具，但需始终坚守知识产权保护底线。
