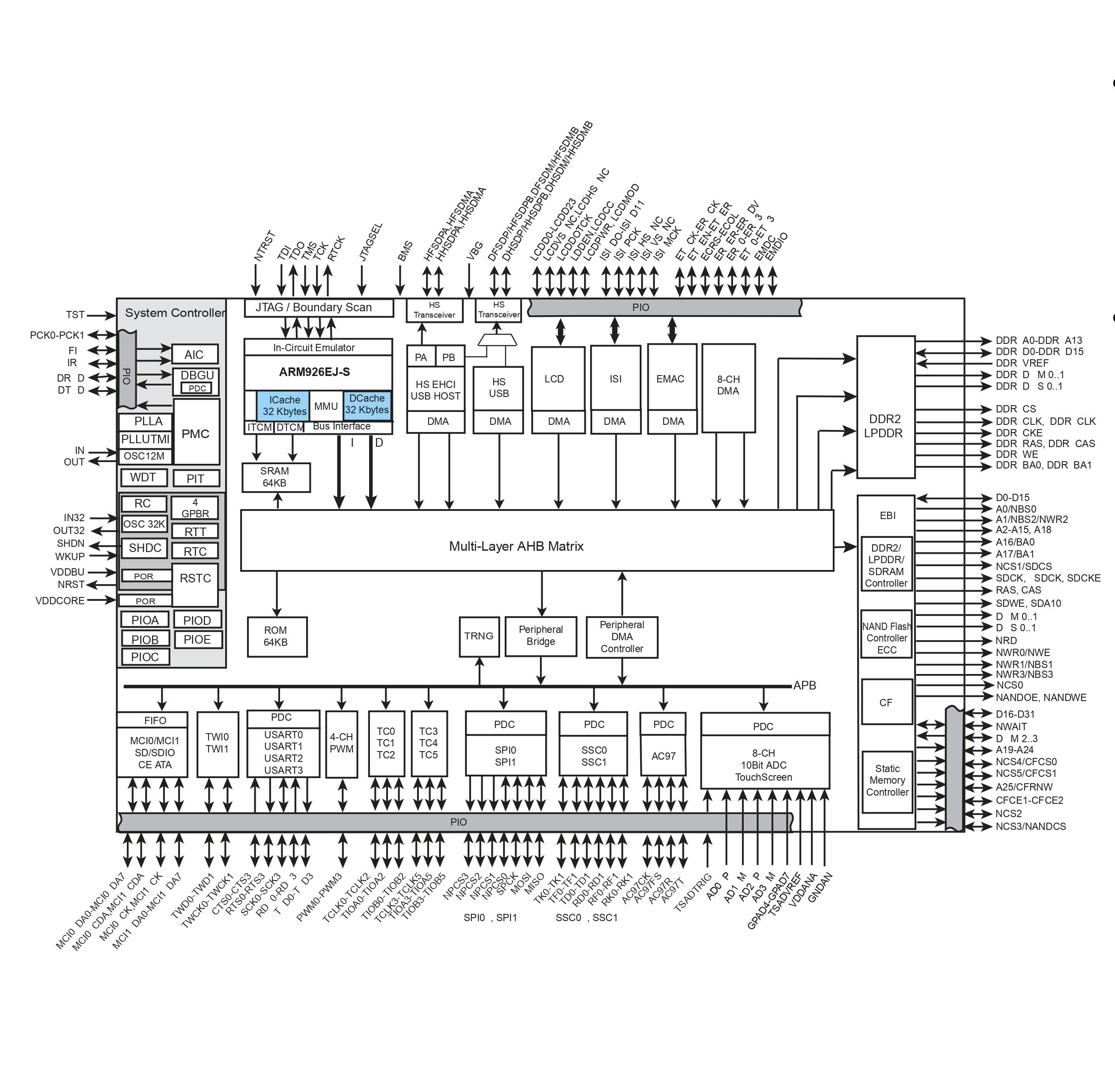

基于ARM926EJ-S的SAM9G45具有经常被要求的用户界面功能和高数据率连接的组合，包括LCD控制器、电阻式触摸屏、相机接口、音频、10/100以太网和高速USB以及SDIO。SAM9G45的处理器以400MHz的速度运行，并有多个100+Mbps的数据速率的外设，它的性能和带宽为网络或本地存储媒体提供了充分的使用体验。SAM9G45支持用于程序和数据存储的DDR2和NAND Flash存储器接口。内部133MHz多层总线结构与37个DMA通道相关，双外部总线接口和分布式存储器包括64K字节的SRAM，可配置为紧耦合存储器（TCM），维持处理器和高速外围设备所需的高带宽。I/O支持1.8V或3.3V操作，可独立配置存储器接口和外围I/O。这一特点完全消除了对任何外部电平转换器的需求。SAM9G45电源管理控制器具有高效的时钟门控和电池备份部分，可最大限度地降低活动和静止模式下的功耗。





特点

- 400 MHz ARM926EJ-S™ ARM® Thumb® 处理器

- 32KB数据缓存，32KB指令缓存，MMU

- 存储器--DDR2控制器 4组DDR2/LPDDR，SDRAM/LPSDR

- 外部总线接口支持4组DDR2/LPDDR、SDRAM/LPSDR、静态存储器、CompactFlash、带ECC的SLC NAND闪存。

- 一个64K字节的内部SRAM，通过TCM接口以系统速度或处理器速度进行单周期访问

- 一个64K字节的内部ROM，嵌入启动程序



- 外围设备

- LCD控制器，支持STN和TFT显示器，最高1280*860

- ITU-R BT.  601/656图像传感器接口

- 带有片上收发器的USB设备高速、USB主机高速和USB主机全速

- 10/100 Mbps以太网MAC控制器

- 两个高速存储卡主机（SDIO, SDCard, MMC)

- AC'97控制器

- 两个主/从串行外设接口

- 两个三通道16位定时器/计数器

- 两个同步串行控制器(I2S模式)

- 四通道16位PWM控制器

- 两个两线制接口

- 四个具有ISO7816、IrDA、Manchester和SPI模式的USARTs

- 8通道10位ADC，支持4线制触摸屏

- 受写保护的寄存器

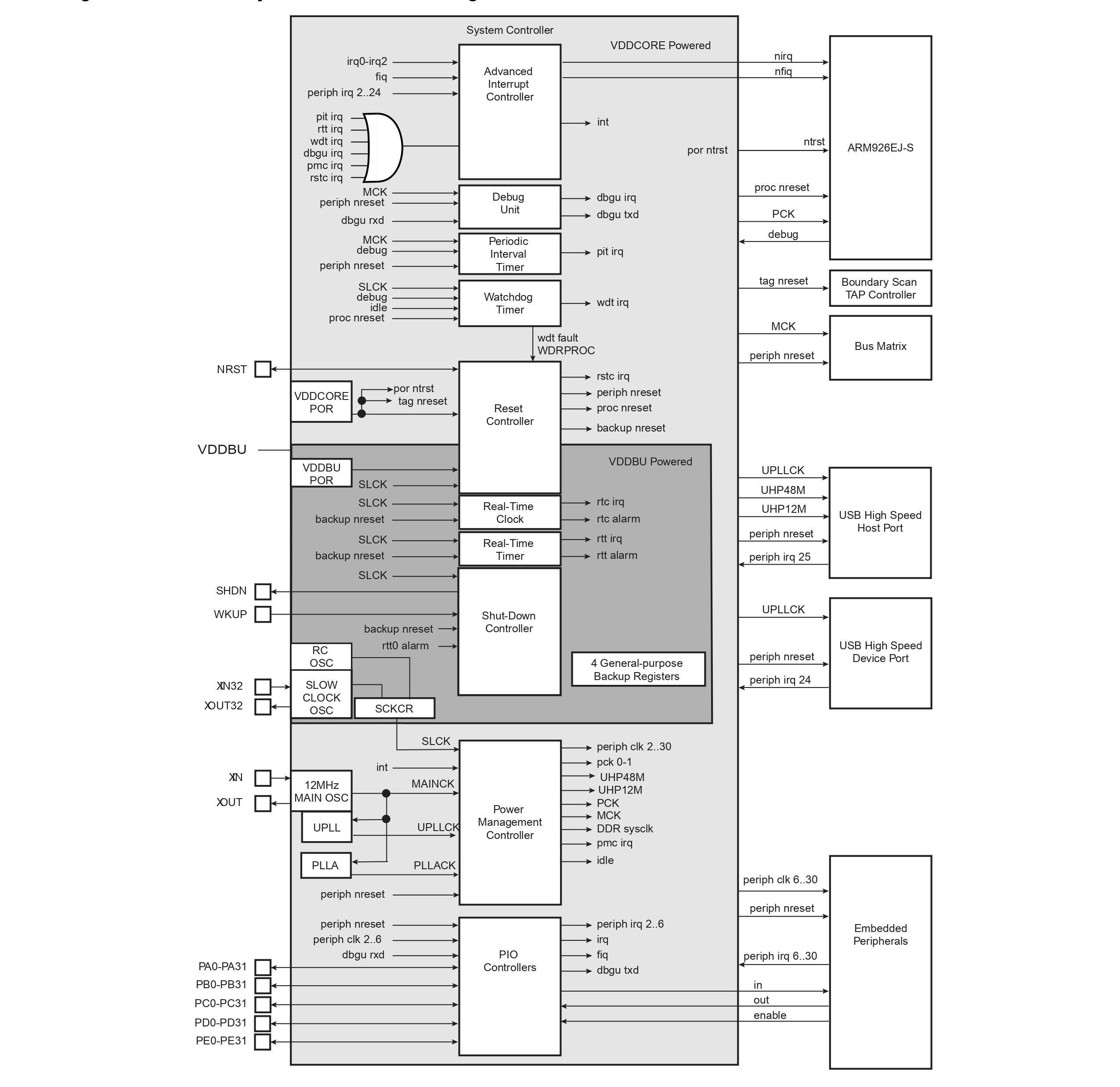

- 系统

- 133兆赫十二个32位层AHB总线矩阵

- 37个DMA通道-从NAND闪存、SDC卡、DataFlash®或串行DataFlash启动

- 带有片上电源复位的复位控制器

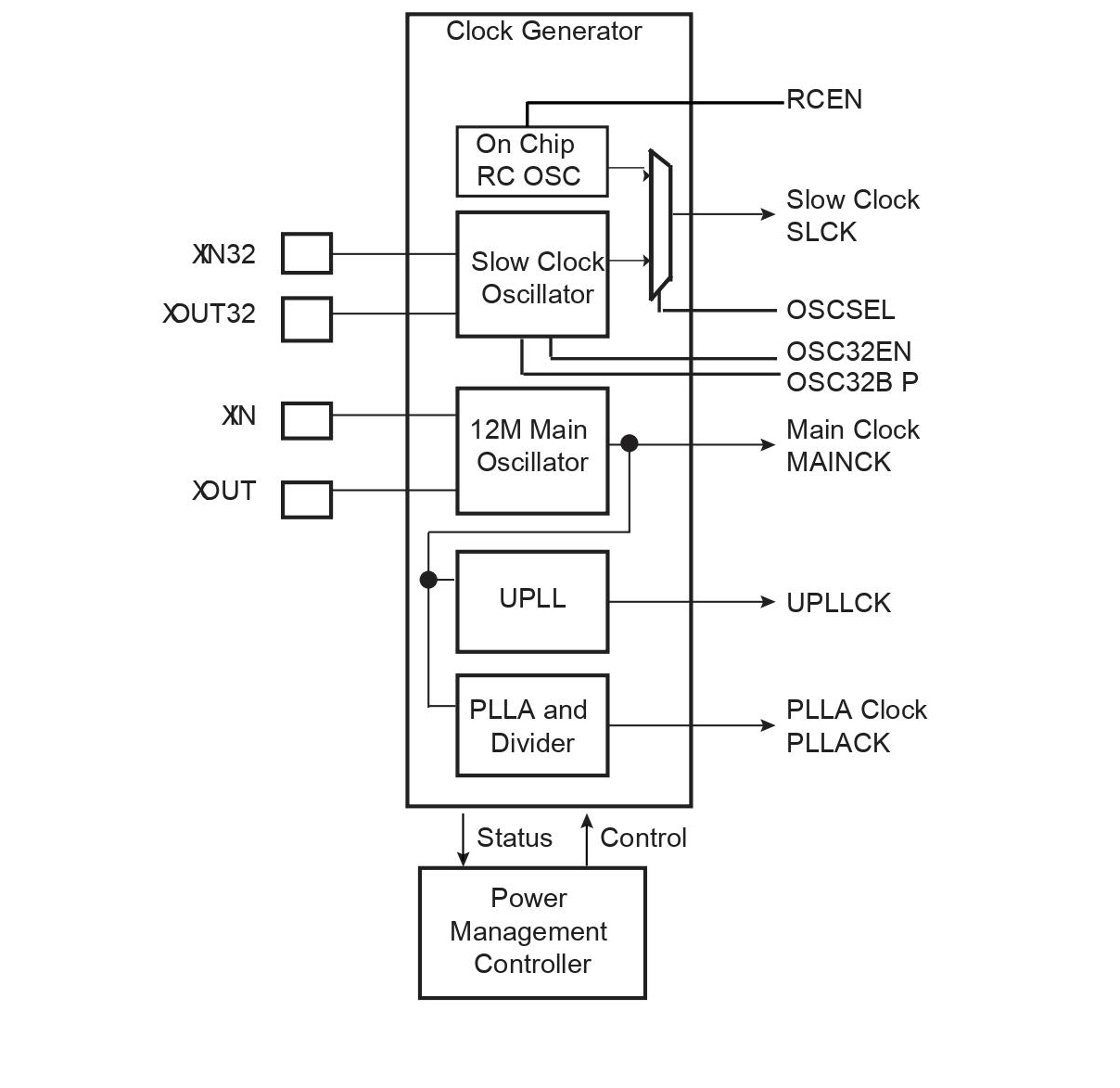

- 可选的32768赫兹低功耗和12兆赫晶体振荡器

- 内部低功率32 kHz RC振荡器

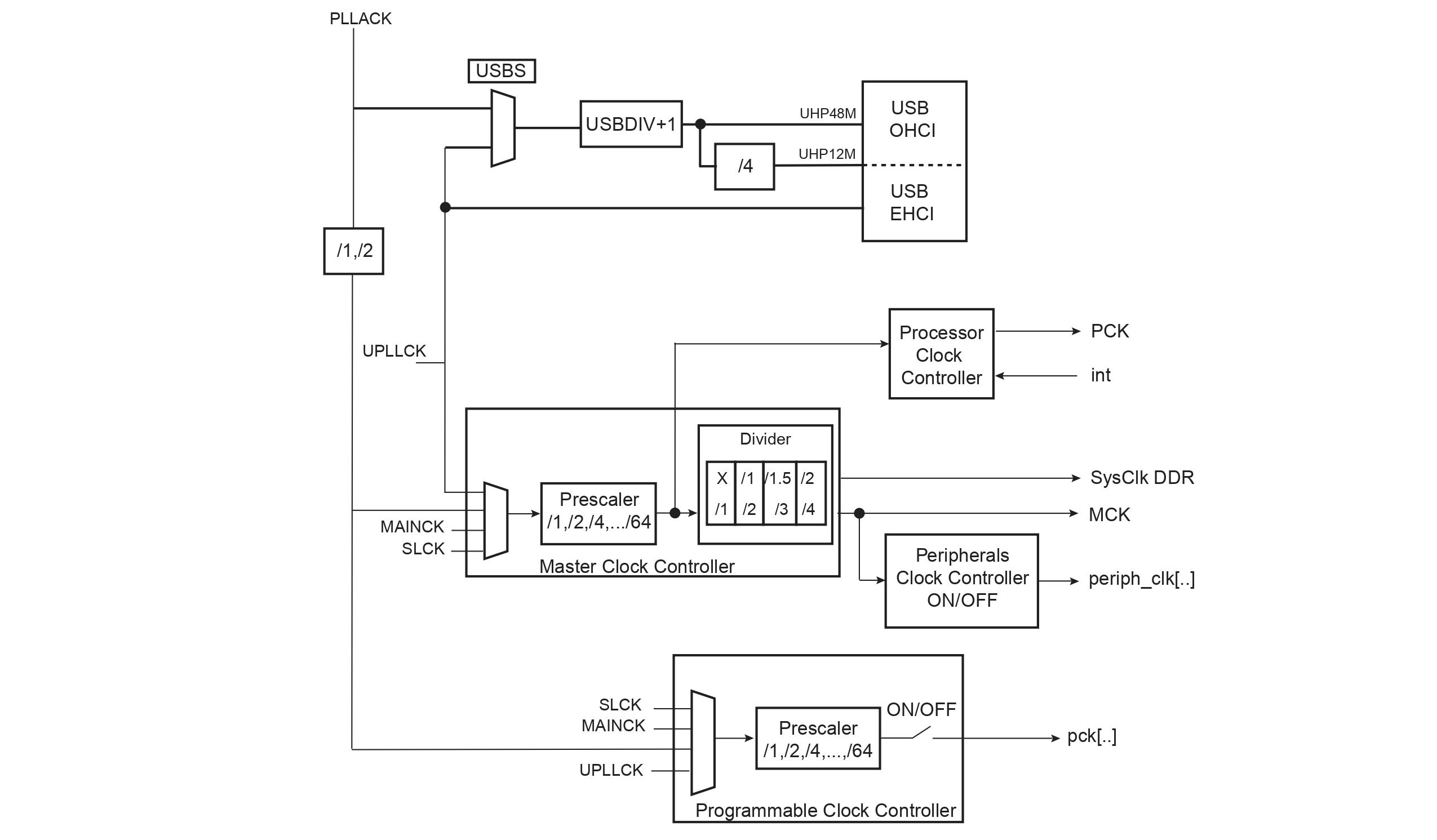

- 一个用于系统的PLL和一个为USB高速优化的480MHz PLL

- 两个可编程的外部时钟信号

- 高级中断控制器和调试单元

- 周期性间隔定时器、看门狗定时器、实时定时器和实时时钟



- 输入/输出

- 五个32位并行输入/输出控制器

- 160条可编程I/O线与最多两个带施密特触发器输入的外围I/O复用



- 封装

- 324球TFBGA，间距0.8毫米
