概述

C8051F36x器件是完全集成的混合信号片上系统MCU。下面列出了突出的特点。关于具体的产品特性选择，请参考表1.1。
-高速流水线8051兼容微控制器内核（高达100MIPS）。
-系统内、全速、非侵入式调试接口（片上）。
-真正的10位200 ksps 16通道单端/差分ADC，带模拟复用器
-10位电流输出DAC
-2周期16乘以16的乘法和累加引擎
-精确的可编程25MHz内部振荡器
-高达32 kB的片上Flash存储器-1024字节被保留
-1024字节的片上RAM
-具有64 kB地址空间的外部数据存储器接口
-硬件实现的SMBus/I2C、增强型UART和增强型SPI串行接口
-四个通用的16位定时器
-可编程的计数器/定时器阵列（PCA），具有六个捕获/比较模块和看门狗定时器功能
-片内上电复位、VDD监控和温度传感器
-两个片上电压比较器
-多达39个端口I/O（5V耐受）。
C8051F36x器件具有片上电源复位、VDD监控、看门狗定时器和时钟振荡器，是真正独立的片上系统解决方案。闪存甚至可以在线重新编程，提供非易失性数据存储，也允许现场升级8051固件。用户软件可以完全控制所有的外设，并可以单独关闭任何或所有的外设以节省电力。
片上Silicon Labs 2-Wire (C2)开发接口允许使用安装在最终应用中的生产型MCU进行非侵入性（不使用片上资源）、全速、在线调试。这种调试逻辑支持检查和修改内存和寄存器，设置断点，单步，运行和停止命令。在使用C2进行调试时，所有的模拟和数字外设都是完全有效的。两个C2接口引脚可以与用户功能共享，允许系统内调试而不占用封装引脚。


特点

模拟外设
-10位ADC（仅F360/1/2/6/7/8/9）。
-高达200 ksps
-多达21个外部单端或差分输入
-来自内部VREF、外部引脚或VDD的VREF
-内部或外部启动转换源
-内置温度传感器
-10位电流输出DAC
(仅限F360/1/2/6/7/8/9)
-两个比较器
-可编程的滞后和响应时间
-可配置为中断或复位源
-低电流(0.4 μA)
-漏电检测器和POR电路
片上调试
-片上调试电路便于进行全速、非侵入式的系统内调试（不需要仿真器）
-提供断点、单步操作
检查/修改内存和寄存器
-比使用ICE芯片、目标舱和套接字的仿真系统性能更优越
-低成本，完整的开发套件

电源电压
-范围：2.7-3.6 V (50 MIPS) 3.0-3.6 V (100 MIPS)
-省电的暂停和关机模式
高速8051 μC核心
-管道式指令架构；在1或2个系统时钟内执行70%的指令
-100MIPS或50MIPS的吞吐量，带有片上PLL
-扩展的中断处理程序
-2周期16 x 16 MAC引擎

内存
-1280字节的内部数据RAM（256 + 1024）。
-32 kB ('F360/1/2/3/4/5/6/7)或16 kB ('F368/9)闪存；系统内可编程的1024字节扇区-1024字节被保留在32 kB设备中

数字外设
-多达39个端口I/O；所有5V耐受性，高灌注电流
-硬件增强型UART、SMBus™和增强型SPI™串行端口
-四个通用的16位计数器/定时器
-16位可编程计数器阵列（PCA），有6个捕获/比较模块
-使用PCA或定时器和外部时钟源的实时时钟模式
-外部存储器接口(EMIF)

时钟源
-两个内部振荡器：
-24.5 MHz，精度为±2%，支持无晶体的UART操作
-80/40/20/10千赫的低频率、低功耗
-灵活的PLL技术
-外部振荡器： 水晶、RC、C或时钟
(1或2针模式)
-可在时钟源之间实时切换；在省电模式下非常有用

封装
-48引脚TQFP（C8051F360/3）。
-32引脚LQFP（C8051F361/4/6/8）。
-28引脚QFN (C8051F362/5/7/9)
温度范围：-40至+85 °C


片上调试电路


C8051F36x器件包括片上Silicon Labs 2-Wire (C2)调试电路，可对安装在终端应用中的生产部件进行非侵入式、全速、在线调试。
Silicon Labs的调试系统支持检查和修改存储器和寄存器、断点和单步。不需要额外的目标RAM、程序存储器、定时器或通信通道。所有的数字和模拟外设都有功能，在调试时能正常工作。所有的外设（除了ADC和SMBus）在MCU停止时，在单步走期间，或在断点时都会被停顿，以保持它们的同步。

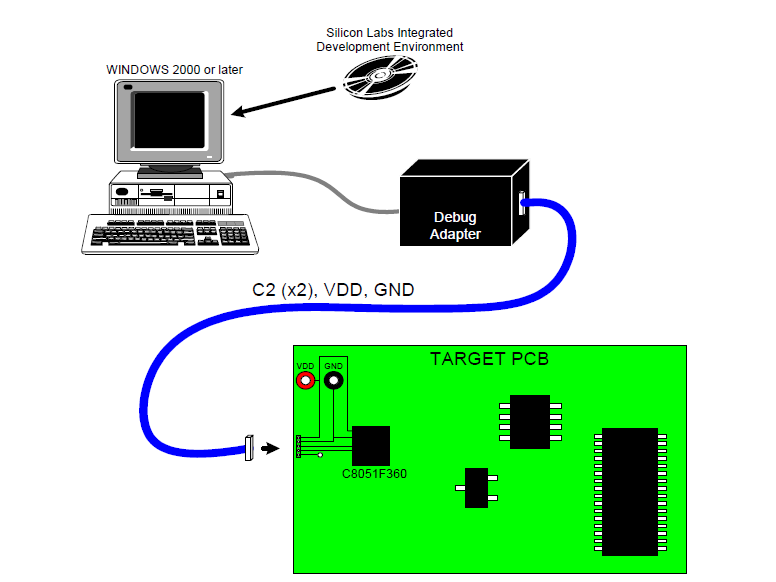

C8051F360DK开发套件提供了所有必要的硬件和软件，用于开发应用程序代码和对C8051F36x MCU进行在线调试。该套件包括带有开发者工作室和调试器的软件、一个集成的8051汇编器和一个调试适配器。它还有一块安装了相关MCU的目标应用板和原型开发区，加上所需的电缆和壁挂式电源。开发工具包需要一台运行Windows98SE或更高版本的PC。
与使用板载 "ICE芯片 "的标准MCU仿真器相比，Silicon Labs的IDE界面是一种非常优越的开发和调试配置，它要求应用板上的MCU必须是插座式的。Silicon Labs的调试模式提高了使用的便利性，并保留了精密模拟外设的性能。

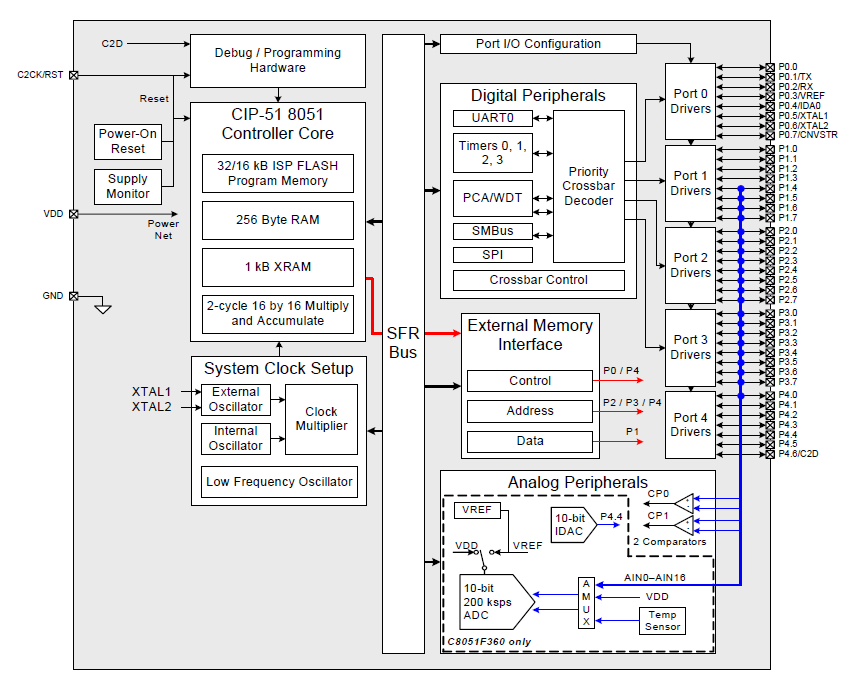

功能框图

系统时钟

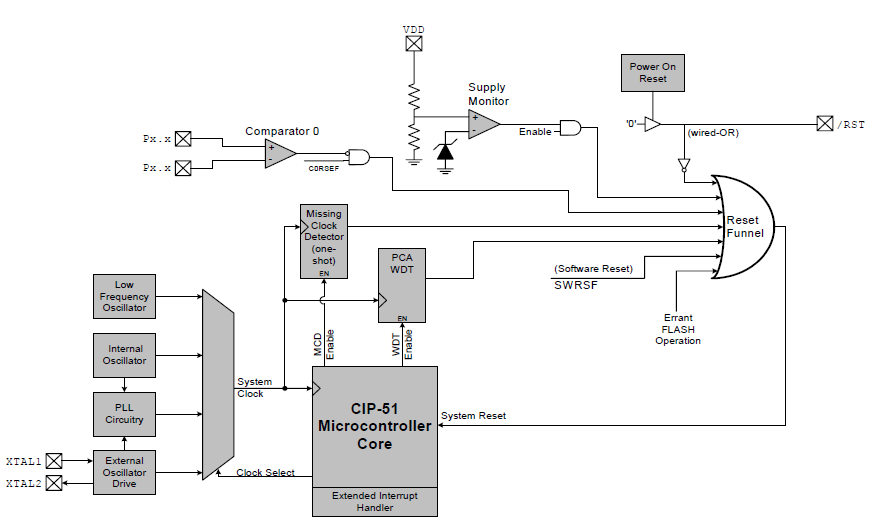

八个复位源可用：上电复位电路（POR），片上VDD监视器（当电源电压低于VRST时强制复位，如第134页表12.1所示），看门狗定时器，缺失时钟检测器，比较器0的电压水平检测，强制软件复位，外部复位引脚，以及非法闪存访问保护电路。除了POR、复位输入引脚或闪存错误外，每个复位源都可以由用户在软件中禁用。在MCU初始化过程中上电复位后，WDT可以在软件中永久启用。
内部振荡器出厂时已校准为24.5 MHz ±2%。这个内部振荡器的周期可以由用户以~0.5%的增量来编程。还有一个额外的低频振荡器可供使用，有利于低功耗操作。包括一个外部振荡器驱动电路，允许外部晶体、陶瓷谐振器、电容、RC或CMOS时钟源来产生系统时钟。如果需要，系统时钟源可以在内部和外部振荡器电路之间进行实时切换。外部振荡器在低功耗应用中也非常有用，允许MCU从慢速（省电）源运行，同时根据需要定期切换到快速（高达25MHz）内部振荡器。此外，还提供了一个片上PLL，以实现更高的系统时钟速度，增加吞吐量。

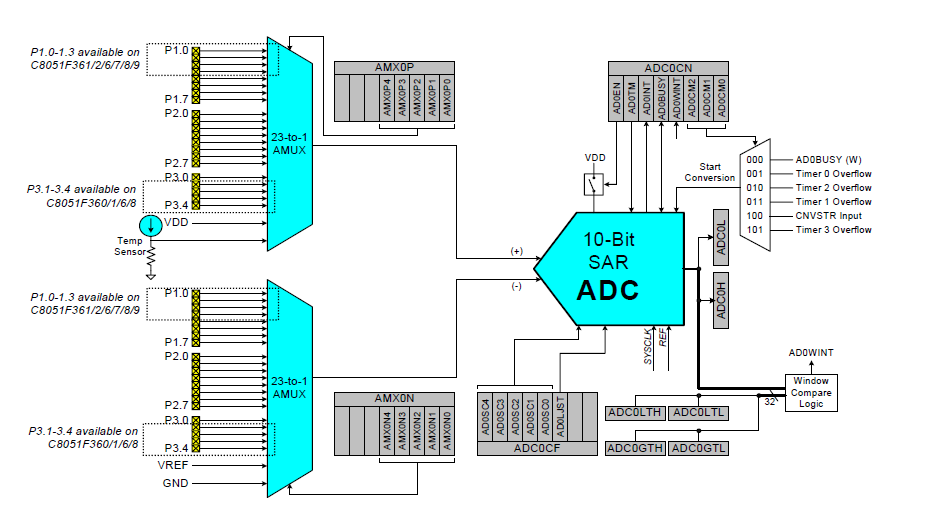

10位模数转换器

C8051F360/1/2/6/7/8/9器件包括一个片上10位SAR ADC，差分输入复用器有多达21个通道。该ADC的最大吞吐量为200 ksps，提供真正的10位线性度，INL和DNL为±1 LSB。该ADC系统包括一个可配置的模拟多路复用器，可选择正负ADC输入。端口1-3可作为ADC输入；此外，片上温度传感器输出和电源电压（VDD）也可作为ADC输入。用户固件可以关闭ADC以节省电力。
转换可以通过六种方式启动：软件命令，定时器0、1、2或3的溢出，或外部转换启动信号（CNVSTR）。这种灵活性使得转换的开始可以由软件事件、周期性信号（定时器溢出）或外部HW信号触发。转换的完成由一个状态位和一个中断（如果启用）来表示。转换完成后，产生的10位数据字被锁入ADC数据SFR。
ADC数据的窗口比较寄存器可以被配置为当ADC数据在指定范围之内或之外时中断控制器。ADC可以在背景模式下连续监测一个关键电压，但不会中断控制器，除非转换后的数据在指定范围内/外。
