描述

N76E003是一款嵌入式闪存型、8位高性能的基于1T 8051的微控制器。 其指令集与标准的80C51完全兼容，并且性能增强。N76E003包含一个高达18K字节的主Flash，称为APROM，用户代码的内容就在其中。 N76E003的Flash支持应用内编程（IAP）功能，可以进行片上固件更新。 IAP还可以将用户代码阵列的任何块配置为非易失性数据存储，由IAP写入，由IAP或MOVC指令读取。还有一个叫做LDROM的闪存，启动代码通常存放在其中，用于进行系统内编程（ISP）。 LDROM的大小是可配置的，最大为4K字节。为了便于编程和验证，闪存允许通过并行写入器或在线编程（ICP）进行电子编程和读取。一旦代码被确认，用户可以锁定代码以保证安全。N76E003提供丰富的外设，包括256字节的SRAM，768字节的辅助RAM（XRAM），多达18个通用I/O，两个16位定时器/计数器0/1，一个16位定时器2，带有三通道输入捕捉模块，一个看门狗定时器（WDT），一个自唤醒定时器（WKT）、  一个用于通用或波特率发生器的16位自动重载定时器3，两个带帧错误检测和自动地址识别的UART，一个SPI，一个I2C，五个增强型PWM输出通道，所有I/O的八通道共享引脚中断，以及一个12位ADC。 这些外设配备了18个具有4级优先权的中断能力的源。N76E003配备了三个时钟源，并支持通过软件进行即时切换。三个时钟源包括外部时钟输入、10 kHz内部振荡器和一个16 MHz内部精确振荡器，该振荡器在室温下出厂时已修整到±1%。 N76E003提供额外的电源监控检测，如上电复位和4级断电检测，稳定了上电/断电顺序，实现了高可靠性系统设计。N76E003微控制器的运行功耗非常低，有两种经济的电源模式来降低功耗--空闲和断电模式，这两种模式可由软件选择。空闲模式关闭CPU时钟，但允许继续外设操作。掉电模式停止整个系统时钟，以达到最小的功耗。N76E003的系统时钟也可以通过软件时钟分频器来减慢，这使得执行性能和功耗之间有了灵活性。N76E003拥有高性能的CPU内核和丰富的外设，可以满足一般用途、家电或电机控制系统的需求。



特征

CPU：
- 完全静态设计的8位高性能1T 8051型CMOS微控制器。
- 指令集与MCS-51完全兼容。
- 4个优先级的中断能力。
- 双数据指针（DPTRs）。

操作：
- 宽电源电压，从2.4V到5.5V。
- 宽工作频率，最高16MHz。
- 工业温度等级：-40℃至+105℃。

存储器：
- 高达18K字节的APROM用于用户代码。
- 可配置的4K/3K/2K/1K/0K字节的LDROM，为用户开发的启动代码提供了灵活性。
- 闪存，每页128字节。
- 内置应用内编程（IAP）。
- 安全的代码锁。
- 256字节的片上RAM。
- 额外的768字节片上辅助RAM（XRAM）通过MOVX指令访问。

时钟源：
- 16MHz高速内部振荡器，当VDD为5.0V时，微调为±1%，在所有条件下为±2%。
- 10 kHz低速内部振荡器。
- 外部时钟输入。
- 通过软件进行实时的时钟源切换。
- 可编程的系统时钟分频器，最高可达1/512。

外围设备：
- 多达17个通用的I/O引脚和一个纯输入引脚。 所有的输出引脚都有单独的2级回转率控制。
- 两个16位定时器/计数器0和1与标准8051兼容
一个16位定时器2，带有三通道输入捕捉模块，可选择9个输入引脚。
- 一个16位自动重载定时器3，可以作为UART的波特率时钟源。
- 一个16位PWM计数器中断的定时器。
- 一个可编程的看门狗定时器（WDT），由专用的10千赫兹内部时钟源提供。
- 一个专用的自唤醒定时器（WKT），用于降低功率模式的自定时唤醒。
- 两个全双工UART端口，具有帧错误检测和自动地址识别功能。 UART0的TXD和RXD引脚可通过软件交换。
- 一个SPI端口，具有主和从模式，当系统时钟为16MHz时，速度可达8Mbps。
- 一个I2C总线，具有主、从模式，数据速率高达400 kbps。
- 三对六通道脉冲宽度调制器（PWM）输出，可选择10个输出引脚，分辨率高达16位，具有不同的模式和故障制动功能，用于电机控制。
- 八个引脚中断通道，所有I/O端口共享，具有可变配置的边缘/电平检测。
- 一个12位ADC，转换率高达500ksps，硬件触发和转换结果比较，便于电机控制。

电源管理：
- 两种降低功率的模式： 空闲和断电模式。

电源监控：
- 具有低功率模式的褐光检测（BOD），4级选择，中断或复位选项。
- 上电复位（POR）。
- 强大的ESD和EFT抗干扰能力。

开发工具：
- 新唐的片上调试器（OCD）与KEILTM开发环境。
- 新唐在线编程器(ICP)。
- 新唐公司通过UART进行系统内编程（ISP）。

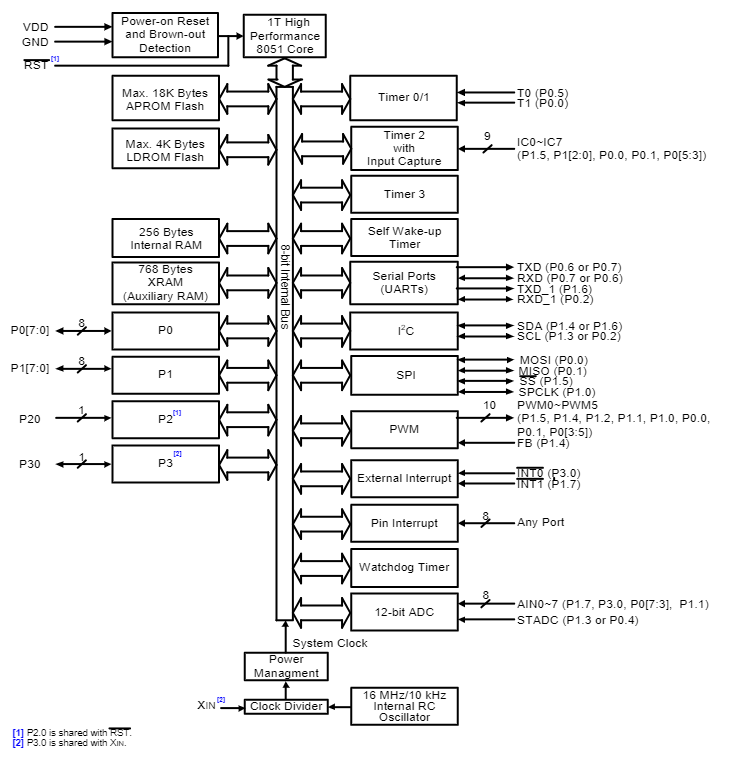

功能框图

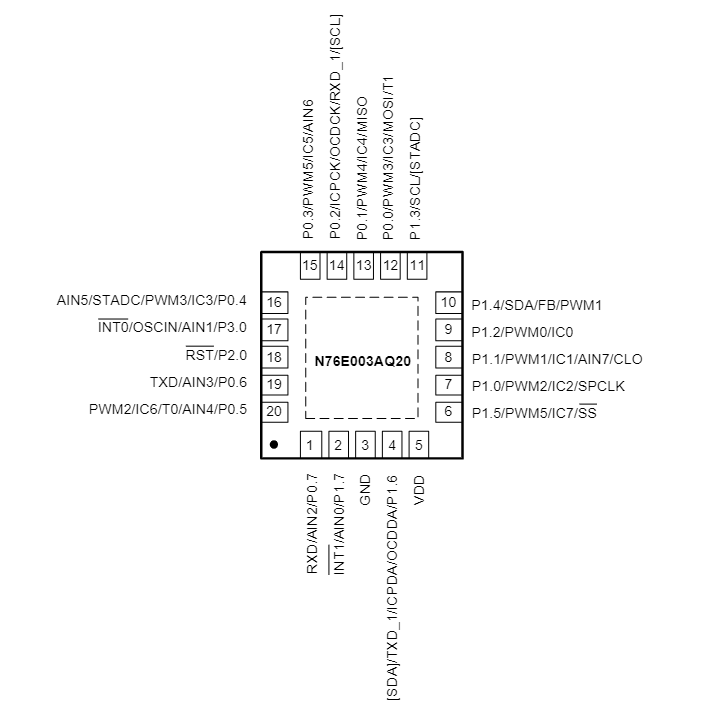

引脚图
