描述

STM32F103xx中密度性能线系列集成了高性能ARM® Cortex®-M3 32位RISC内核，工作频率为72 MHz，具有高速嵌入式存储器（闪存高达128 KB，SRAM高达20 KB），以及大量连接到两条APB总线的增强型I/O和外设。所有器件都提供两个12位ADC，三个通用的16位定时器和一个PWM定时器，以及标准和先进的通信接口：多达两个I2C和SPI，三个USART，一个USB和一个CAN。
这些器件在2.0至3.6V电源下工作。它们可在-40至+85℃的温度范围内和-40至+105℃的扩展温度范围内使用。一套全面的省电模式允许设计低功耗应用。
STM32F103xx中密度性能线系列包括六种不同封装类型的器件：从36引脚到100引脚。根据所选择的器件，包括不同的外设集，下面的描述概述了该系列提出的完整外设范围。
这些特性使STM32F103xx中密度性能线微控制器系列适用于广泛的应用，如电机驱动、应用控制、医疗和手持设备、PC和游戏外设、GPS平台、工业应用、PLC、变频器、打印机、扫描仪、报警系统、视频对讲机和HVACs。

特点

- ARM® 32位Cortex®-M3 CPU核心
- 72 MHz的最高频率、
1.25 DMIPS/MHz (Dhrystone 2.1)
在0等待状态下的性能内存
访问
- 单周期乘法和硬件
除法
- 存储器
- 64或128KB的Flash存储器
- 20KB的SRAM
- 时钟、复位和电源管理
- 2.0 至 3.6 V 应用电源和 I/O
- POR、PDR和可编程电压
检测器(PVD)
- 4-16 MHz晶体振荡器
- 内部8兆赫工厂调整的RC
- 内部40 kHz RC
- 用于CPU时钟的PLL
- 用于RTC的32 kHz振荡器，带有校准功能
- 低功耗
- 睡眠、停止和待机模式
- 用于RTC和备份寄存器的VBAT电源
- 2个12位、1μs的A/D转换器（多达16个通道
通道)
- 转换范围： 0至3.6V
- 双重采样和保持能力
- 温度传感器
- DMA
- 7通道DMA控制器
- 支持的外设：定时器、ADC、SPI、
I2Cs和USARTs
- 多达80个快速I/O端口
- 26/37/51/80个I/O，全部可映射到16个
外部中断向量，几乎所有
5V耐受性
- 调试模式
- 串行线调试（SWD）和JTAG
接口
- 7个定时器
- 三个16位定时器，每个定时器有多达4个
IC/OC/PWM或脉冲计数器和
正交（增量）编码器输入
- 16位，电机控制PWM定时器，带死机时间
生成和紧急停止
- 2个看门狗定时器（独立和
窗口)
- SysTick定时器24位下位计数器
- 多达9个通信接口
- 多达2个I2C接口(SMBus/PMBus)
- 多达3个USARTs（ISO 7816接口，LIN、
IrDA能力，调制解调器控制)
- 多达2个SPI（18 Mbit/s）。
- CAN接口（2.0B有效）。
- USB 2.0全速接口
- CRC计算单元，96位唯一ID
- 封装为ECOPACK®

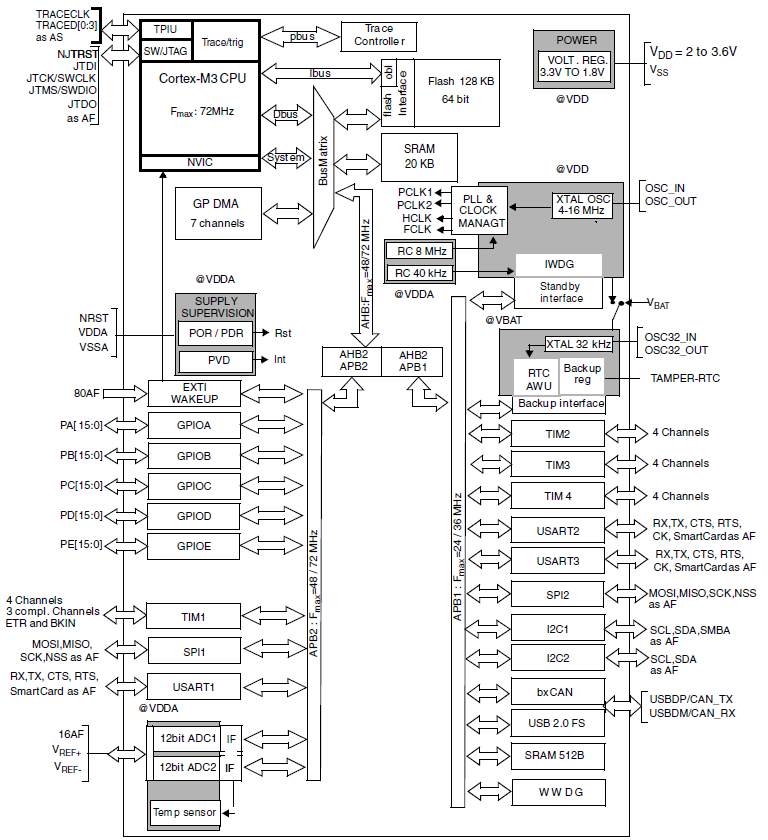

系统框图

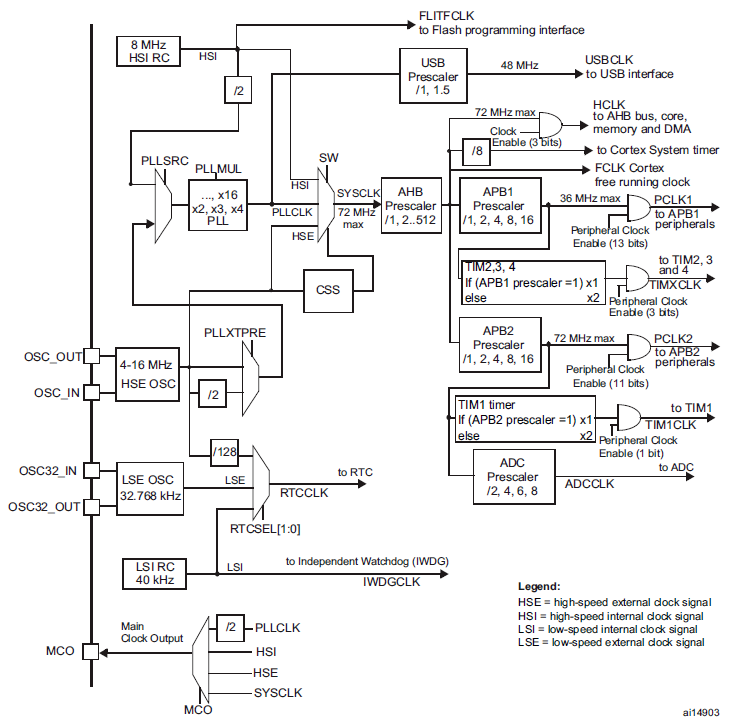

时钟树

1. 当HSI被用作PLL时钟输入时，可实现的最大系统时钟频率为64MHz。
2. 为了使USB功能可用，HSE和PLL都必须被启用，USBCLK运行在48MHz。
MHz。
3. 为了使ADC转换时间为1μs，APB2必须在14MHz、28MHz或56MHz。

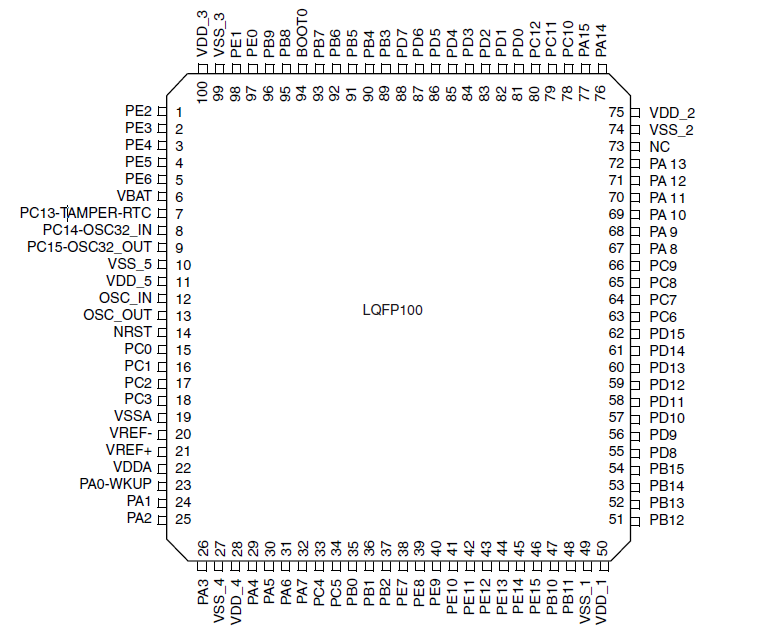

芯片引脚
