芯片概述

C2000™ 32位微控制器针对处理、传感和执行进行了优化，以提高实时控制应用中的闭环性能，如工业电机驱动；太阳能逆变器和数字电源；以及在实时控制应用中的性能，如工业电机驱动；太阳能逆变器和数字电源；
电动汽车和运输；电机控制；以及传感和信号处理。C2000系列包括C2000系列包括高级性能MCU和入门性能MCU。F2803x系列微控制器提供了C28x内核和控制法则加速器（CLA）的功能。
该系列微控制器提供了C28x内核和控制法加速器（CLA）的功能，并在低引脚数的器件中高度集成控制外设。该系列的代码与以前基于C28x的代码兼容，并提供高水平的模拟集成。
一个内部电压调节器允许单轨运行。对HRPWM进行了增强以实现双边控制（频率调制）。带有内部10位基准的模拟比较器增加了模拟比较器，可以直接控制PWM的输出。ADC可以从0到3.3V的固定范围内进行转换。
满量程的转换，并支持比率计量的VREFHI/VREFLO参考。该ADC接口已被优化为低开销和延时。
要了解有关C2000 MCU的更多信息，请访问C2000™实时控制MCU页面。

芯片特点

- 高效的32位CPU（TMS320C28x）。
- 60 MHz (16.67-ns周期时间)
- 16×16和32×32 MAC操作
- 16 × 16双MAC
- 哈佛总线结构
- 原子操作
- 快速的中断响应和处理
- 统一的内存编程模型
- 代码高效（用C/C++和汇编）。
- 可编程控制法加速器(CLA)
- 32位浮点数学加速器
- 独立于主CPU执行代码
- Endianness： 小字节(Little endian)
- 支持JTAG边界扫描
- IEEE 标准 1149.1-1990 标准测试
访问端口和边界扫描结构
- 器件和系统的成本都很低：
- 单一的3.3V电源
- 没有电源排序要求
- 集成通电复位和断电复位
- 低功耗
- 没有模拟支持引脚
- 时钟：
- 两个内部零引脚振荡器
- 片上晶体振荡器和外部时钟
输入
- 看门狗定时器模块
- 缺少的时钟检测电路
- 多达45个单独可编程、多路复用的
具有输入过滤功能的GPIO引脚
- 外围中断扩展（PIE）块，支持所有外围中断
支持所有外设中断
- 三个32位CPU定时器
- 每个增强型脉冲宽度调制器中的独立16位定时器
宽度调制器（ePWM）。
- 片上存储器
- 可提供Flash、SARAM、OTP、Boot ROM
- 代码安全模块
- 128位安全密钥和锁
- 保护安全的内存块
- 防止固件反向工程
- 串行端口外设
- 一个串行通信接口（SCI）
通用异步接收/发送器
(UART)模块
- 两个串行外设接口（SPI）模块
- 一个互连电路（I2C）模块
- 一个本地互连网（LIN）模块
- 一个增强型控制器区域网络
(eCAN)模块
- 增强型控制外设
- ePWM
- 高分辨率PWM(HRPWM)
- 增强型捕获（eCAP）模块
- 高分辨率输入捕捉(HRCAP)
模块
- 增强型正交编码器脉冲（eQEP）
模块
- 模拟数字转换器（ADC）
- 片上温度传感器
- 比较器
- 高级仿真功能
- 分析和断点功能
- 通过硬件进行实时调试
- 封装选项
- 56引脚RSH超薄四层扁平封装（无引线）
(VQFN)
- 64引脚PAG薄型四合板扁平封装（TQFP）
- 80引脚PN低剖面四扁平封装（LQFP）。
- 温度选项
- T：-40°C至105°C
- S：-40°C至125°C
- Q：-40°C至125°C
(汽车应用的AEC Q100认证应用）。

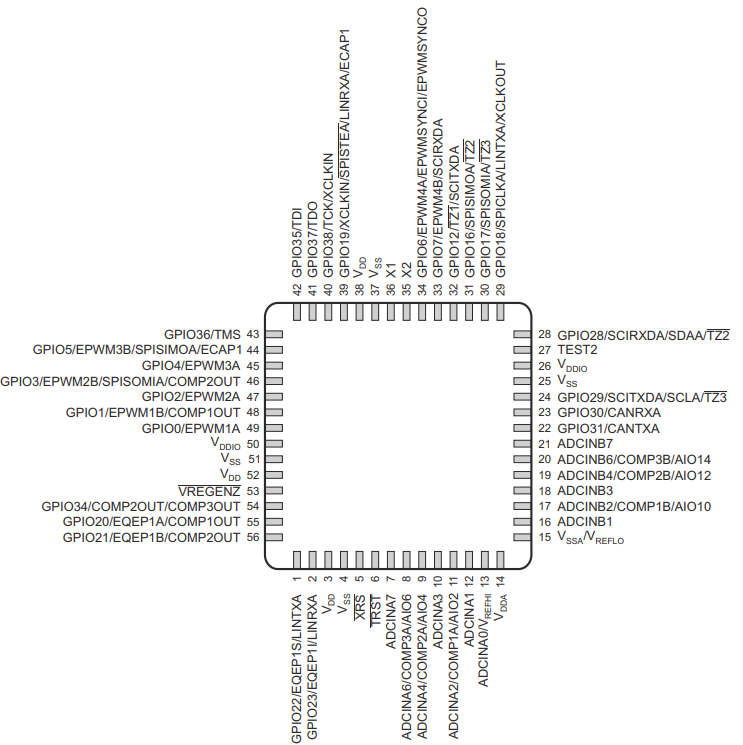

芯片引脚

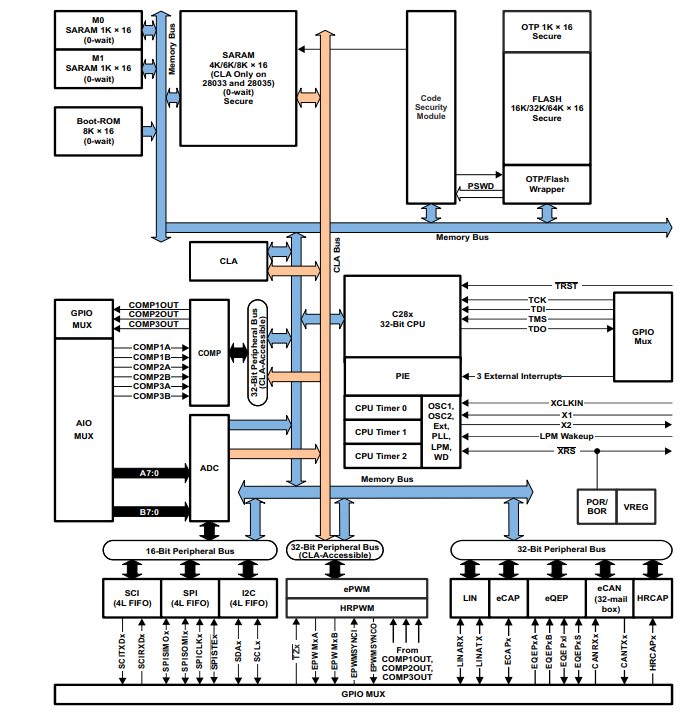

功能框图

应用范围

- 空调室外机
- 门控器驱动控制
- DC/DC转换器
- 逆变器和电机控制
- 板载(OBC)&无线充电器
- 自动分拣设备
- 纺织机
- 焊接机
- 交流充电（桩）站
- 直流充电（桩）站
- 电动汽车充电站电源模块
- 无线汽车充电模块
- 储能电力转换系统(PCS)
- 微型逆变器
- 太阳能发电优化器
- 组串式逆变器
- 交流驱动控制模块
- 直线电机段控制器
- 伺服驱动功率级模块
- 交流输入的无刷直流电动机驱动器
- 直流输入的无刷直流电动机驱动器
- 工业用AC-DC
- 三相UPS
- 商用网络和服务器PSU
- 商用电信整流器
